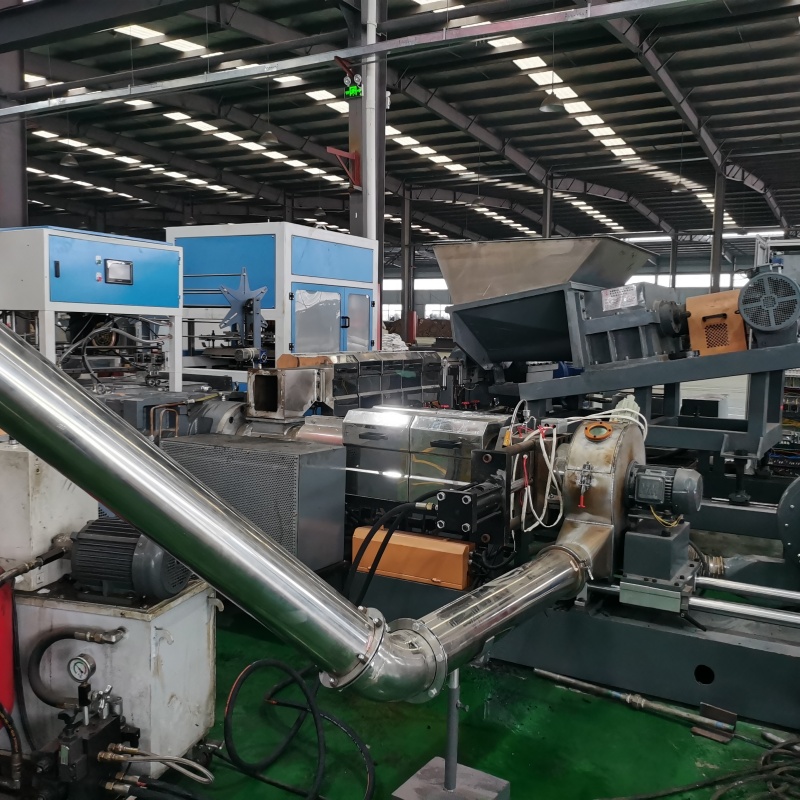

点击图片查看原图
高填充母粒造粒机是用于生产高比例填充母粒（如碳酸钙、滑石粉、玻璃纤维等填充材料占比可达50%-80%）的专用设备。其核心在于解决高填充体系下的分散性、熔融混合和挤出稳定性问题。以下是关于该设备的详细介绍：
设备组成与关键部件喂料系统
双阶喂料设计：主喂料（基料树脂）与侧喂料（填充剂）采用失重式计量，确保比例精确（误差<0.5%）。预混装置：可选配高速混合机（如桨叶式或螺带式），实现填料与树脂的初步分散。挤出系统

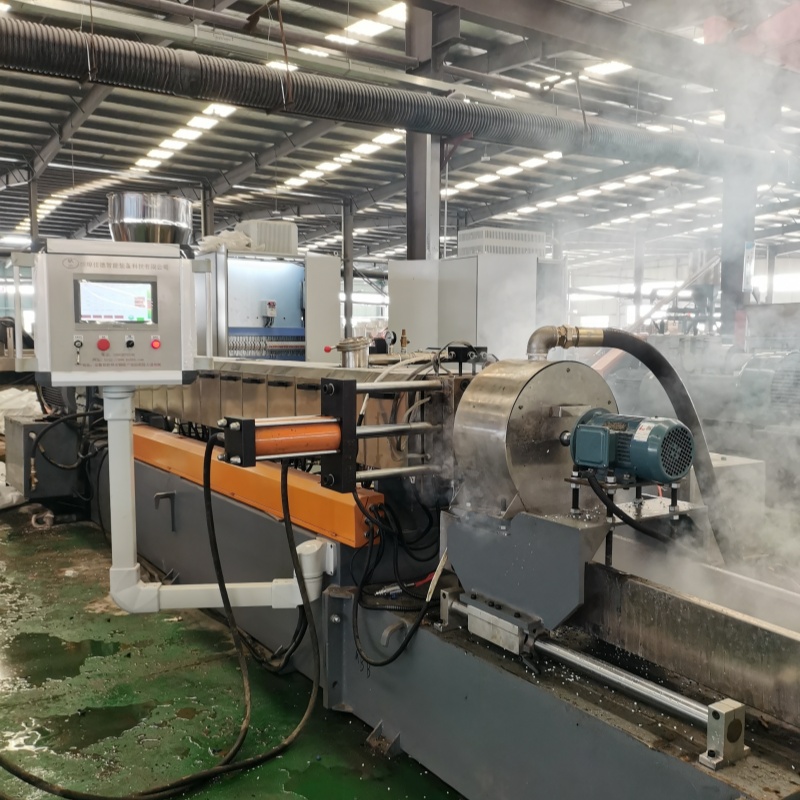

螺杆构型： 高填充母粒造粒机_佳德_高填充母粒造粒机
高扭矩设计：应对高粘度熔体，长径比（L/D）通常≥40:1。
多阶剪切段：组合反向螺纹块、齿盘等元件，强制分散填料团聚体。
排气段：多级真空脱挥，去除小分子挥发物（尤其对吸湿性填料如滑石粉）。
材质选择：螺杆和机筒采用双金属合金或表面渗氮处理，耐磨性提升3-5倍。熔体泵与换网器齿轮熔体泵：稳定输出压力（波动<1%），避免填料分布不均。
液压换网器：多层滤网（80-200目），快速切换不中断生产。切粒与干燥系统
水下切粒：适用于高填充脆性物料，颗粒均匀度达95%以上。
离心干燥+流化床：组合干燥确保水分≤0.1%。 高填充母粒造粒机_佳德_高填充母粒造粒机
技术难点与解决方案填料分散不均
优化螺杆组合：在熔融段后增加2-3个分散混合段，剪切速率控制在1000-1500s⁻¹。 高填充母粒造粒机_佳德_高填充母粒造粒机相容剂添加：如马来酸酐接枝物（PP-g-MAH），提升填料与树脂界面结合力。熔体强度低提高加工温度：比常规母粒高10-20℃（如PP基料达220-240℃）。
选用高熔指树脂：MFI>20g/10min的载体树脂更利于包覆填料。设备磨损耐磨涂层：螺杆表面喷涂WC-Co碳化钨，寿命延长至8000小时以上。在线监测系统：实时检测螺杆间隙，预警更换部件。
